Elektrik Devreleri Konu Anlatımı

Elektrik, günlük hayatımızda birçok alanda kullandığımız bir enerji türüdür. Evlerimizdeki aydınlatma sistemlerinden elektronik cihazlara kadar elektrik enerjisi, devreler aracılığıyla iletilir. Elektrik devreleri, bir enerji kaynağı (pil, jeneratör vb.), iletken teller ve elektrikle çalışan elemanlardan (ampul, motor, direnç vb.) oluşur.

Bu ünitede elektrik devrelerinde ampullerin bağlanma şekillerini, seri ve paralel devrelerin özelliklerini, kullanım alanlarını ve elektrik akımı üzerindeki etkilerini inceleyeceğiz.

Ampullerin Bağlanma Şekilleri

Elektrik devrelerinde ampuller seri bağlama ve paralel bağlama olmak üzere iki farklı şekilde bağlanabilir. Her bağlama şeklinin avantajları ve dezavantajları bulunmaktadır.

1. Seri Bağlama

Seri bağlı devrelerde ampuller, aynı iletken tel üzerinden ardışık olarak bağlanır. Elektrik akımı, önce bir ampulden, sonra diğer ampulden geçerek devresini tamamlar.

Özellikleri:

• Devredeki tüm ampuller aynı akımdan geçer.
• Bir ampul söndüğünde tüm ampuller söner, çünkü devre tamamlanamaz.
• Ampuller birbirine bağlı olduğundan, eklenen her ampulün direnci devrenin toplam direncini artırır.
• Daha fazla ampul eklenirse parlaklık azalır.

Seri Bağlı Devrenin Günlük Hayattaki Kullanım Alanları:

• Eski yılbaşı ışıkları (bir ampul patladığında tüm sistem çalışmaz hale gelir).
• Elektrik sigortaları.

Örnek:
Bir devrede üç ampul seri bağlanmıştır. Eğer ampullerden biri yanmazsa, diğer ampuller de çalışmaz.

Örnek Soru – Seri Bağlama

Soru: Aşağıdaki ifadelerden hangisi seri bağlı bir devre için doğrudur?
A) Ampuller birbirinden bağımsız çalışır.
B) Devredeki ampuller aynı akımı paylaşır.
C) Bir ampul söndüğünde diğerleri yanmaya devam eder.
D) Seri bağlı ampuller daha parlak yanar.

Cevap: B) Devredeki ampuller aynı akımı paylaşır.

2. Paralel Bağlama

Paralel bağlı devrelerde her ampul, enerji kaynağına ayrı bir iletken ile bağlanır. Bu sayede her ampul bağımsız olarak çalışır ve biri söndüğünde diğerleri etkilenmez.

Özellikleri:

• Her ampul kendi yolundan elektrik akımı alır, dolayısıyla bir ampul sönerse diğer ampuller yanmaya devam eder.
• Ampuller eşit parlaklıkta yanar ve ampul sayısı arttığında parlaklık değişmez.
• Evlerimizde kullanılan elektrik devreleri paralel bağlıdır, böylece odalardaki lambalar birbirinden bağımsız çalışır.
• Devrenin toplam direnci daha düşüktür, yani akım daha kolay akar.

Paralel Bağlı Devrenin Günlük Hayattaki Kullanım Alanları:

• Ev ve bina aydınlatma sistemleri.
• Elektrikli cihazların bağlı olduğu prizler.
• Modern yılbaşı ışıkları (Bir ampul patladığında diğerleri yanmaya devam eder).

Örnek:
Bir evdeki lambalar birbirinden bağımsız çalışır. Bir odadaki ışık kapansa bile diğer odalardaki ışıklar yanmaya devam eder.

Örnek Soru – Paralel Bağlama

Soru: Evlerde kullanılan elektrik devreleri neden paralel bağlanır?
A) Ampuller daha az enerji harcasın diye.
B) Bir ampul arızalandığında diğerleri çalışmaya devam etsin diye.
C) Elektrik akımı daha yavaş ilerlesin diye.
D) Ampuller eşit parlaklıkta yanmasın diye.

Cevap: B) Bir ampul arızalandığında diğerleri çalışmaya devam etsin diye.

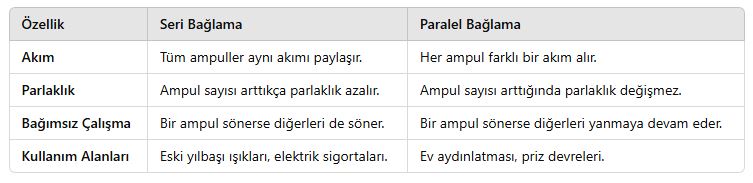

Seri ve Paralel Bağlama Karşılaştırması

Ünite Sonu Testi (10 Soru)

1. Elektrik akımının tamamlanmasını sağlayan devre elemanı nedir?
   A) Ampul
   B) Pil
   C) İletken tel
   D) Anahtar

2. Seri devrede ampul sayısı arttıkça ne olur?
   A) Parlaklık artar.
   B) Parlaklık azalır.
   C) Ampuller bağımsız çalışır.
   D) Devre kopuk olur.

3. Paralel bağlı devrelerde ampuller nasıl çalışır?
   A) Bağımsız olarak çalışır.
   B) Hepsi aynı anda söner.
   C) Tüm ampuller eşit akım alır.
   D) Sadece en yakındaki ampul çalışır.

4. Seri bağlı ampullerin ortak özelliği nedir?
   A) Tüm ampuller farklı akım çeker.
   B) Ampullerden biri bozulursa diğerleri yanmaya devam eder.
   C) Tüm ampuller aynı akımı paylaşır.
   D) Parlaklık ampul sayısına bağlı değildir.

5. Evlerde elektrik devreleri hangi bağlanma şekliyle kurulur?
   A) Seri
   B) Paralel
   C) Karma
   D) Tek yönlü

6. Seri devrede ampuller eklenirse ne olur?
   A) Devrenin direnci artar.
   B) Devrenin direnci azalır.
   C) Ampuller daha parlak yanar.
   D) Akım artar.

7. Bir devrede ampullerin bağımsız çalışması için nasıl bağlanmalıdır?
   A) Seri
   B) Paralel
   C) Tek hatlı
   D) Karma

8. Bir ampulün yanması diğerlerini etkilemiyorsa devre nasıl bağlanmıştır?
   A) Seri
   B) Paralel
   C) Karışık
   D) Tek yönlü

9. Bir elektrik devresinde ampullerin aynı parlaklıkta yanmasını istiyorsak hangi bağlanma yöntemi kullanılmalıdır?
   A) Seri
   B) Paralel
   C) Tek hatlı
   D) Farklı dirençli

10. Bir devrede tüm ampuller aynı anda söndüğünde, devre hangi şekilde bağlanmıştır?
    A) Seri
    B) Paralel
    C) Karışık
    D) Farklı dirençli

Cevap Anahtarı

1 – B, 2 – B, 3 – A, 4 – C, 5 – B, 6 – A, 7 – B, 8 – B, 9 – B, 10 – A
